RGステップワゴンにアラウンドビューカメラとコーナーセンサーを後付けで安全装備を最先端に！

皆様、暖かくなってまいりましたね～

花粉、黄砂のピークもそろそろ終わりを迎えそう。

車が白くなるので、できれば早めに終息してほしいものです。

今回のお車は三代目ステップワゴンでございます。RG型。

ご依頼内容はアラウンドビューカメラとコーナーセンサーの後付け取付。

RG型は気づけば約20年前の車であり、コーナーセンサーはもちろん、現代のアラウンドビューカメラなどは発表されてもいない頃。

今回のご依頼で、現代のセンサー、カメラ機能を搭載させ、安心安全のファミリーカーに生まれ変わってもらいましょう。

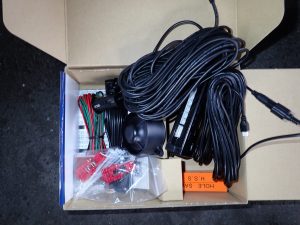

まずはコーナーセンサー。

今はコムエンタープライズ様の商品に切り替えておりますが、このブログでは生産終了のデータシステム製。

現代車よろしく前に二つ、後ろに四つのセンサーを取付します。

アラウンドカメラはアース電機様のオムニビュー。

乗用車にも取り付けられる商品ですが、残念ながら現在は生産終了。

画質、精度ともに中々代替え品がないのですが・・・

サブロク様くらいでしょうか。

キャンピングカーなどでは、依然としてオススメ品でございます。

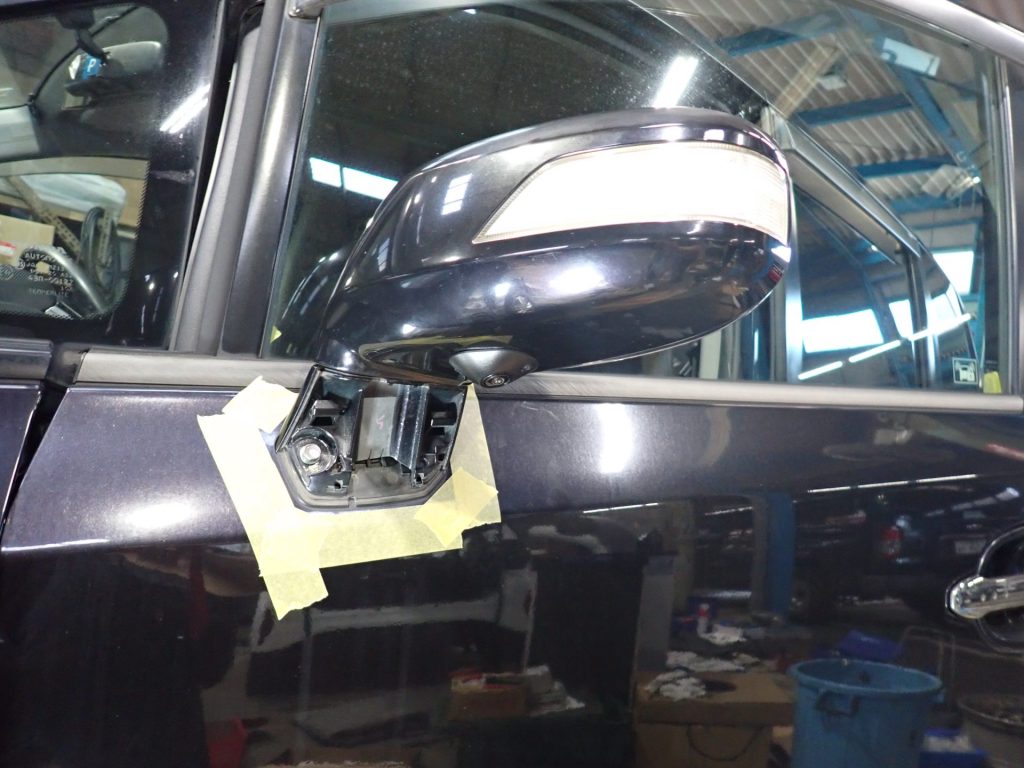

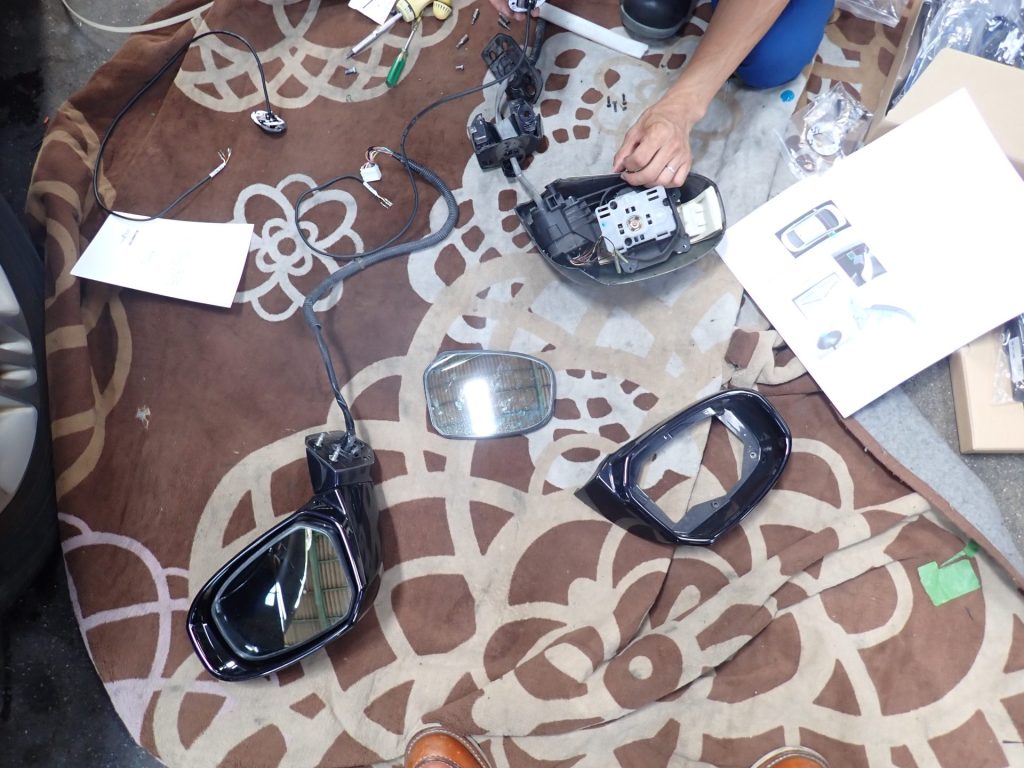

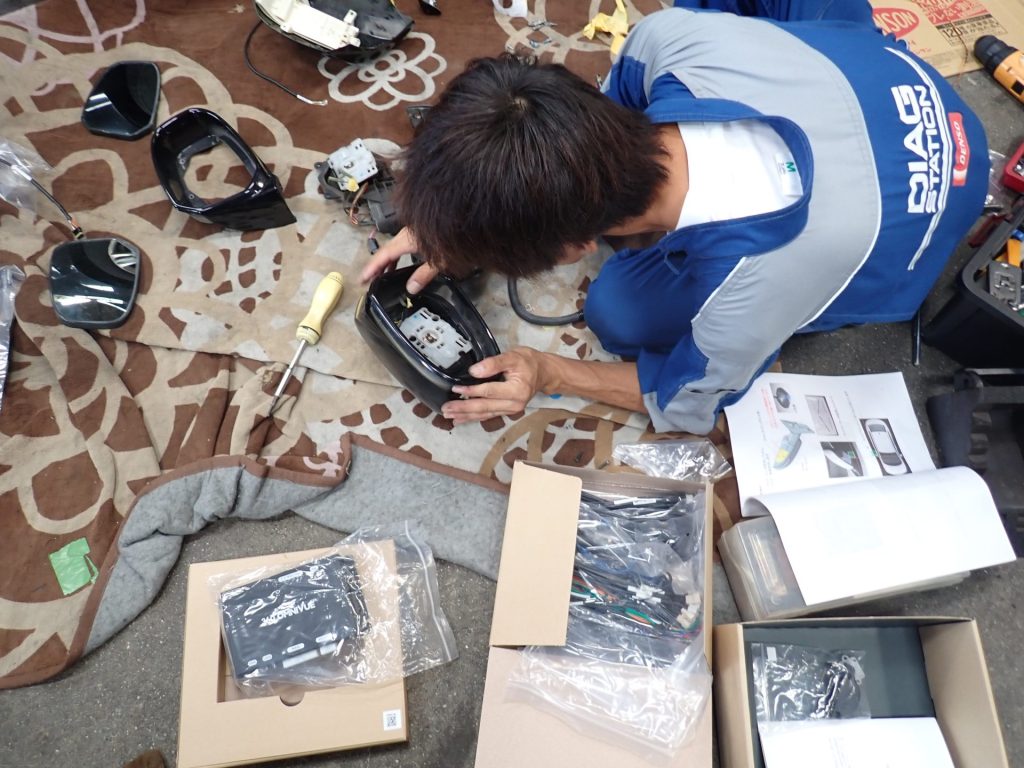

まずはアラウンドビューカメラの左右カメラの取付から。

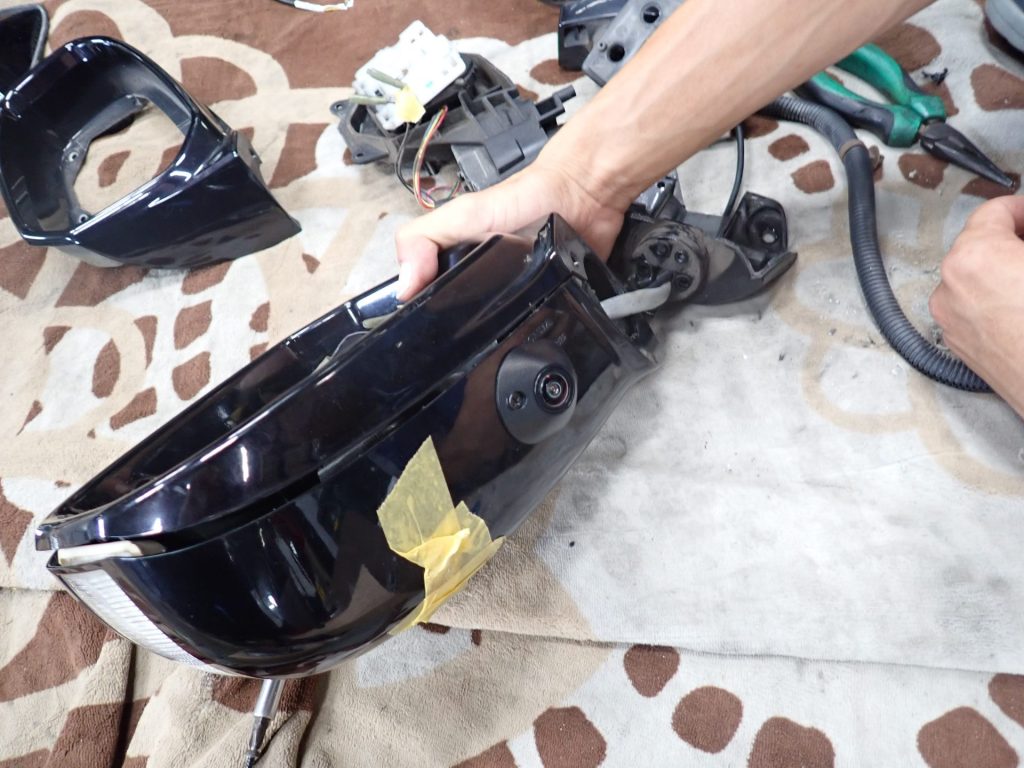

乗用車の場合は基本、サイドドアミラーへの埋め込みとなります。

埋め込むだけといえば、それまでなのですが

そもそもカメラを取り付けることを想定しているミラーではありませんので

埋め込む空間に余裕はありません。

そのため、ほとんどの場合カメラの取付位置は一点に絞られます。

間違った位置に取り付けると、ミラーが動かなくなりますので注意が必要。

ミラーのカメラ位置はとりあえず確定しましたので、本配線の前に他のカメラの位置も煮詰めていきます。

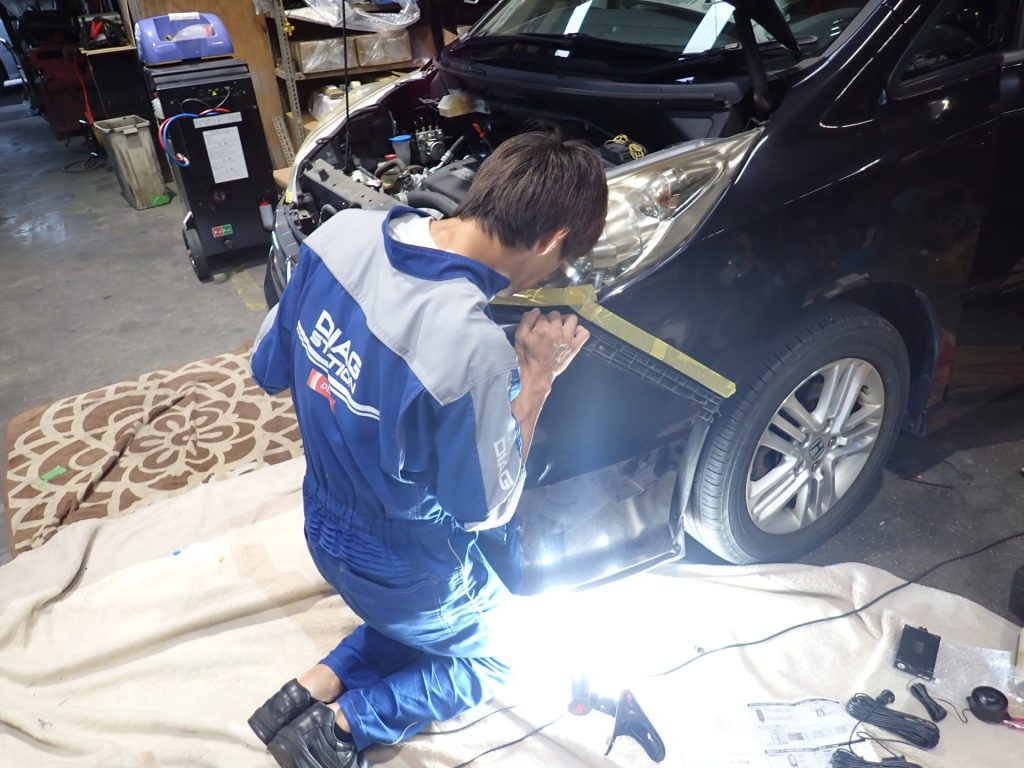

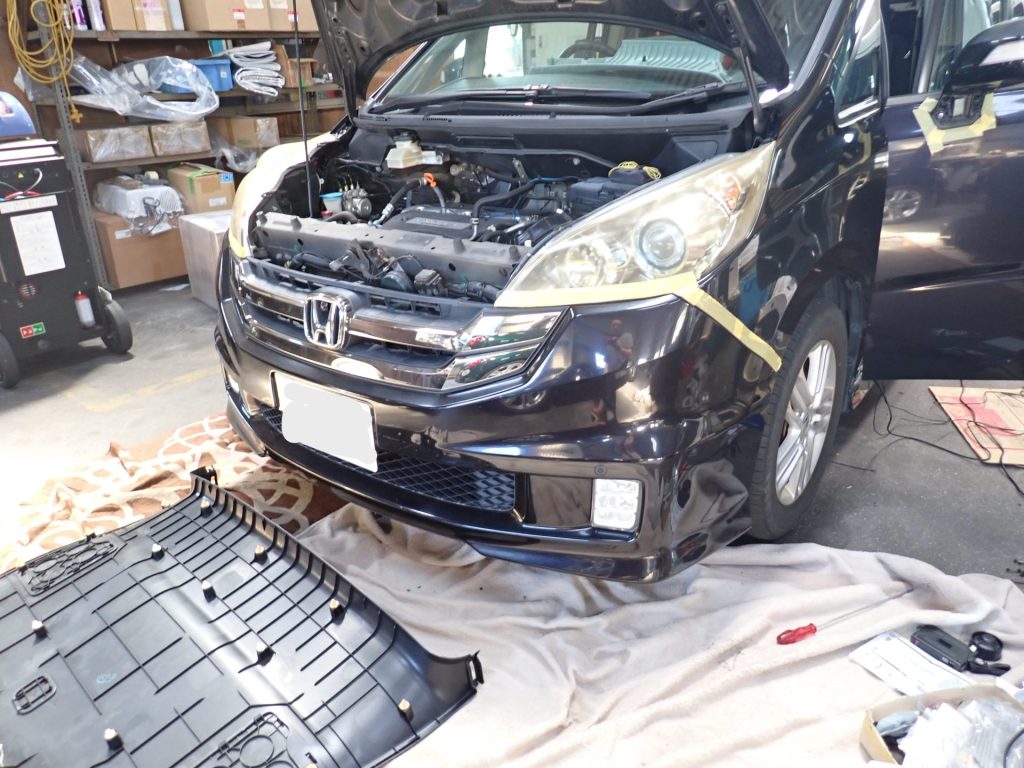

フロントカメラ。

車の顔となるフロントフェイスに取り付けるため、見た目は死守しなくてはなりません。

同じく埋め込むコーナーセンサーも美しさ最優先。

最初はナンバープレートの下に吊り下げる案も出たのですが、見た目が許容できず、却下。

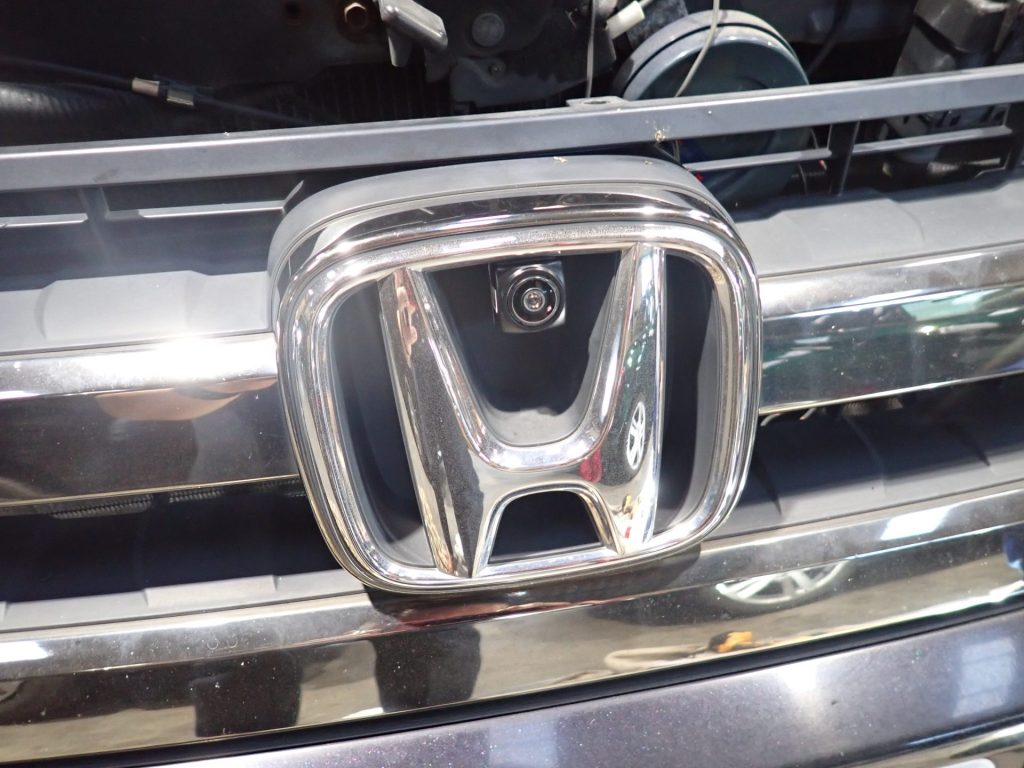

実際にカメラが入りそうな隙間に一つ一つ当てはめたところ、ホンダのHにうまく入りました。

現代車だと、このくらいの位置にセンサーが入っていたりもしますから、一台、一台、検討、検討。

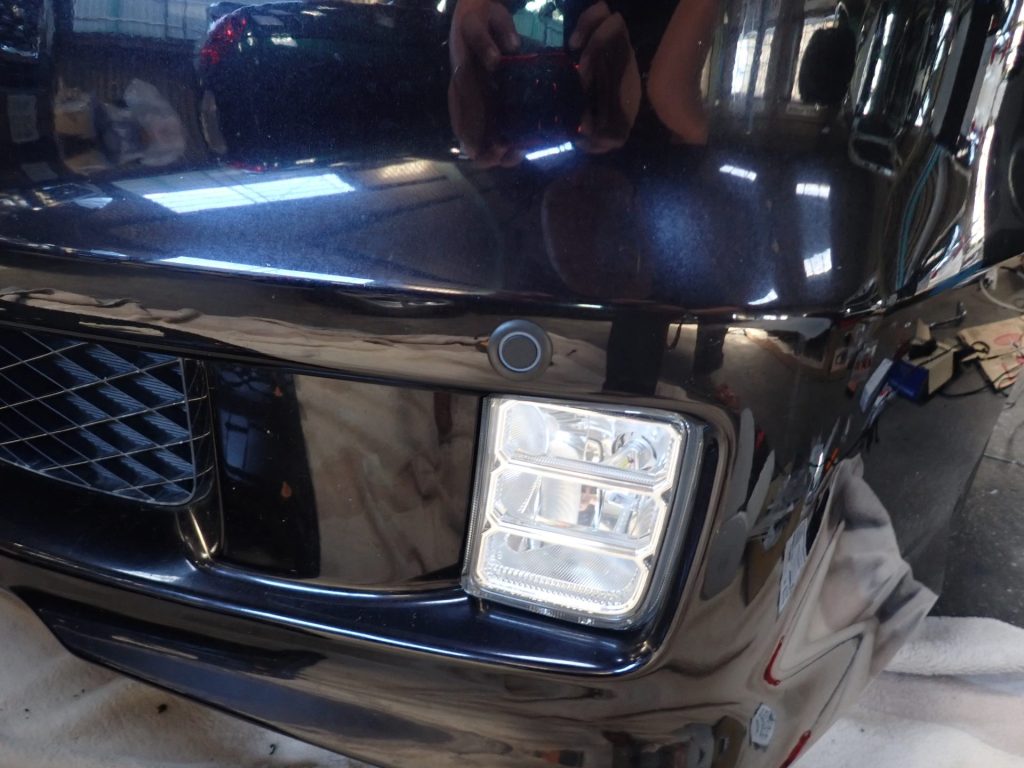

コーナーセンサーも装着。いつもは車体色に塗装しますが、車が黒系のため無塗装でも違和感ほぼなし。

それにしてもジャストな位置を見つけましたね。

サイドミラー装着。

むぅ、カメラの形状に若干不満はありますが、概ね良しとしましょう。

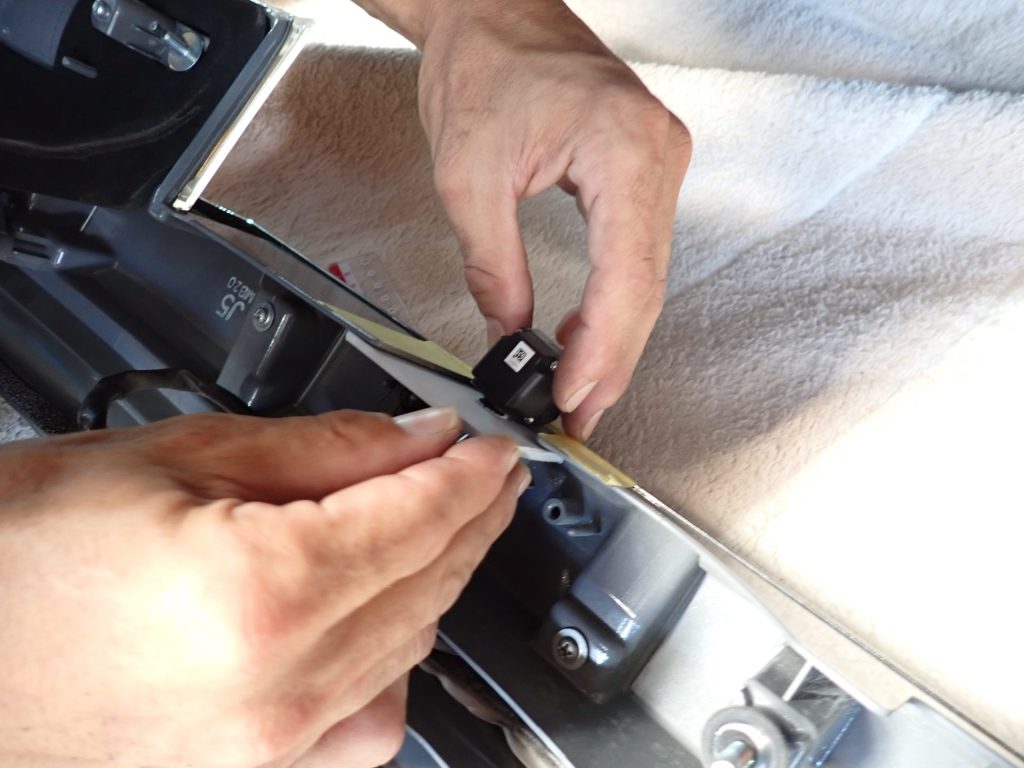

リアカメラは純正カメラを交換するだけ・・・のはずですが

そもそも純正カメラと後付カメラでは、形も取付方法も全く異なりますので、結局、検討となります。

実は今回一番悩んだのが、このリアカメラ。

純正は専用のブラケット、かつ今のカメラよりも筐体が大きいため、同じような取付方だと、後付カメラが空に浮いたような形になってしまいます。

かといって、純正位置以外は見た目上許せず。

アルミ板を加工して、台座を作成。

台座に穴をあけて、自前埋込作業。

悩んだ甲斐あって、綺麗に取付できましたね。

これも、カメラの角度や、出っ張り方（出っ張りでも綺麗さが分かれると考えます）で細かくNG出しました。

作業者、ごめんね。

最後にリアコーナーセンサーも埋め込み。
